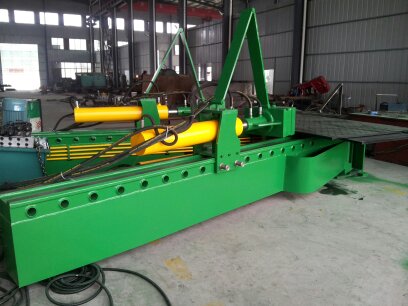

轉臺式拉彎機 此類機床布局簡略,制造方便,但是對付長度很大的型材零件,由于拉伸作動筒的行程較大,給機床計劃帶來肯定的困難.轉臂式拉彎機此類拉彎機的基源頭根本理是拉彎模與臺面牢固不動,支臂與拉伸作動筒繞拉彎模轉動,使零件孕育產生彎曲變形,并連結軸向拉力始終與拉彎模相切.

軸向預拉力與總拉力的確定,拉彎模計劃根據產量分為兩類: —— 用于批生產, 專用拉彎模 —— 用于試制生產,通用拉彎模 (一)專用拉彎模計劃要點如下 1,拉彎模的剖面形狀 2,拉彎模的長度 3,典范布局模具與強度 4,定位孔的位置 5,寧靜裝置


1,拉彎模的剖面形狀模具的剖面形狀應切合于材型剖面的特點一樣平常:間隙 δ 一樣平常取 0.2~0.5mm. A=B+△B+(2～10) 拉彎模的剖面形狀4 2,拉彎模的長度模具的有效長度應較零件切割長度每邊增長 10mm; 兩端圓角半徑R不宜小于20mm;事情中機床的夾頭應能自由進入模具的后方,以便包管精確的軸向拉力作用偏向,并淘汰毛料兩端的工藝余量.因此在須要時模具兩端開出

轉臺式拉彎機.轉臂式拉彎機 ,型材拉彎基源頭根本理 1,回彈征象的分析 2,回彈半徑的謀略要領 根本假設(——為簡化工程謀略提出的假設) : * 平截面假設 * 型材拉彎屬于純彎曲,亦即不思量剪力的影響 * 接納折線型類似實際應力曲線,并認為拉伸曲線與壓縮曲線雷同
