  產品展示>>大型上輥數控卷板機

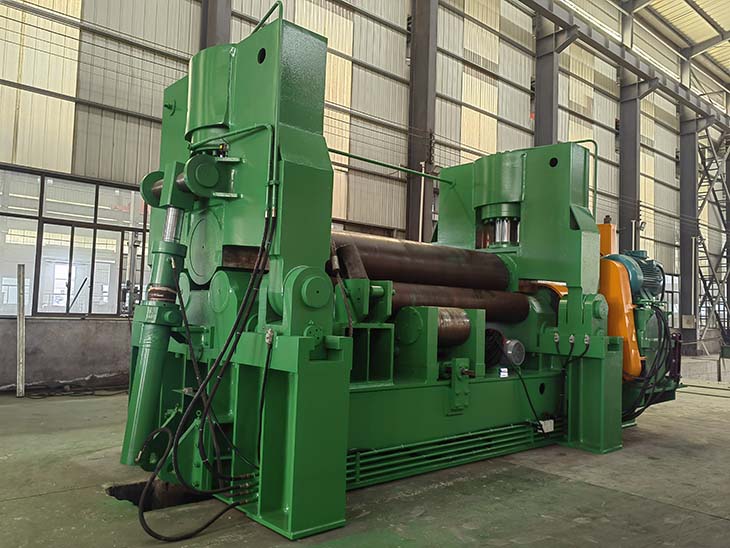

大型上輥數控卷板機



一、             總述
    該機屬于引進日本技術液壓型三輥卷板機,用于將鋼板卷成圓筒形、圓錐形、圓弧形等。
    W11S-30×2500上輥數顯萬能式卷板機簡圖)
該機屬于液壓型三輥卷板機,用于常溫狀態下將板材卷成圓筒形、圓弧形、圓錐形。
上輥可以垂直移動、水平移動。
預彎通過上輥水平移動,使上輥相對于下輥呈非對稱位置來實現。
滾圓時通過電動機、減速機帶動兩下輥進行。
由于下輥的標高不變,所以便于進料和操作。
翻倒架采用液壓翻倒。
上輥垂直位移采用液壓傳動,水平移動采用機械傳動。
采用PLC可編程顯示器控制。
提供詳細的電氣原理圖,電氣走線嚴格按圖紙進行,每根連線兩端的號碼須清晰完整,線端子排上應貼有與連線號碼相同的線號標記,而且應在電器配線圖及原理圖作相應的標記;
設備使用的電氣件全部采用名牌企業優質產品,電氣保護器件(如電流繼電器、空氣開關等)在安裝前必須由電氣制造廠嚴格測試,并保證運行可靠。
設備使用的液壓元件采用名牌產品。設備運行平穩、控制靈活、無卡阻、漏油和異常噪音。
增加錐筒裝置可卷制一定范圍內的錐體。
設備可靠性高,故障率低。
二、主要技術參數

規格型式號
單位
W11S-30*2500
型    式

上輥數控
加 壓 力
T
270
板幅
mm
2500
輥子工作長度
mm
2600
板厚端曲
mm
T25*B2500*φmin400mm(σs≤245 Mpa)
板厚中央
mm
T30*B2500*φmin400mm(σs≤245 Mpa)
滿載剩余直邊長度
mm
≤2.9倍板厚
上輥直徑
mm
Φ410
下輥直徑
mm
Φ235
兩下輥中心距
mm
380
卷板速度
m/min
約4
托輥數目
4
托輥組數
1
電源電壓
V/Hz
380/50
主電機功率
KW
30
液壓電機功率
KW
11
移動電機功率
KW
                         4

三、主要組成部件的生產廠家
名         稱
內                   容
軸承
類    型
雙列調心軸承
制造廠家
洛陽軸承/瓦房店軸承
工作輥材質
42CrMo(上輥)
硬    度
HRC40-45
制造廠家
華祥特鋼/南鋼
底  側
盤  機
和  架
機加材料
Q235
加工方式
焊接結構件,去應力處理,數控鏜銑床加工
制造廠家
南通康海
減速機
型    式
硬齒面圓柱齒輪減速機
制造廠家
江蘇泰興
主要電氣元件
西門子電器
液壓泵
型    式
齒輪泵
制 造 廠
合肥長源
制 造 廠
臺灣油神

缸體與活塞桿
鍛件,熱處理HRC48-50
制造廠家
江蘇久久/南通桑普
主油缸密封
Yx型
制造廠家
臺灣鼎基
數控
系統
(經濟型)
可編程顯示器
特維(加拿大)
PLC可編程控制器
OMRON(日本)
位移傳感器
無錫瑞普

性能與特點:

1.高精度的端部預彎
自由地設定直邊長度,上輥直接加壓預彎,能夠完成高精度的端部預彎。

2.NC控制,高的生產效率
卷制 制品工藝參數NC化,操作簡單,效率大幅度提高。

3.制品精度超群
上輥呈鼓形狀,下輥的下部有托輥配合調節,連續彎曲,從薄板到厚板這一廣泛的范圍內能夠卷制理想的制品。

4.作業的安全
兩下輥固定,上輥上下,左右移動,工件不隨工作輥移動,作業者安全。

5.整體式結構,基礎簡單,移動方便
設備采用整體式底盤,無須地腳螺栓,基礎簡單,移動作業場所方便。

6.不同的用途,相應的控制方法
根據用途,有以下的控制方法:
TNC(上NC):多品種,少量生產用;
T&BNC(上,下NC):少品種,大量生產用。

7.豐富的彎曲形狀
具有卷制O型,U型,多段R,輔助錐筒裝置,可以卷制一定范圍的錐筒。
O型彎曲:后方彎曲方式
U型彎曲:前方彎曲方式:
多段R彎曲:組合式方式。

技術參數:

規格型號

上錕加壓力

板厚

板幅

上錕直徑

下錕直徑
中心距

電動機

端曲

中央

驅動用
油壓用
移動用
W11S-8×1500
25
6
8
1500
175
125
160
3
2.2
0.75
W11S-6×2000
25
4.5
6
2000
195
125
160
3
2.2
0.75
W11S-8.5×1500
30
6.5
8.5
1500
185
125
160
3
2.2
0.75
W11S-7.5×2000
30
5.5
7.5
2000
205
125
160
3
2.2
0.75
W11S-10×1500
37
8
10
1500
205
135
180
4
2.2
0.75
W11S-8.5×2000
37
6.5
8.5
2000
220
135
180
4
2.2
0.75
W11S-8×2500
37
5.7
8
2500
235
135
180
4
2.2
0.75
W11S-11×1500
45
9
11
1500
215
135
180
4
2.2
0.75
W11S-10×2000
45
7.5
10
2000
235
135
180
4
2.2
0.75
W11S-9×2000
45
6.5
9
2500
245
135
180
4
2.2
0.75
W11S-11×2000
55
9
11
2000
245
145
200
5.5
4
0.75
W11S-10.5×2500
55
8
10.5
2500
255
145
200
5.5
4
0.75
W11S-9.5×3000
55
7
9.5
3000
275
145
200
5.5
4
0.75
W11S-12×2000
65
10
12
2000
250
145
200
5.5
4
0.75
W11S-11.5×2500
65
9
11.5
2500
065
145
200
5.5
4
0.75
W11S-10.5×3000
65
8
10.5
3000
280
145
200
5.5
4
0.75

W11STNC-8×1500-
W11STNC-10.5×3000

同上

W11S&BNC-8×1500-
W11S&BNC-10.5×3000

同上

產品改進,技術參數如有變動,不另行通知。
